Product Introduction

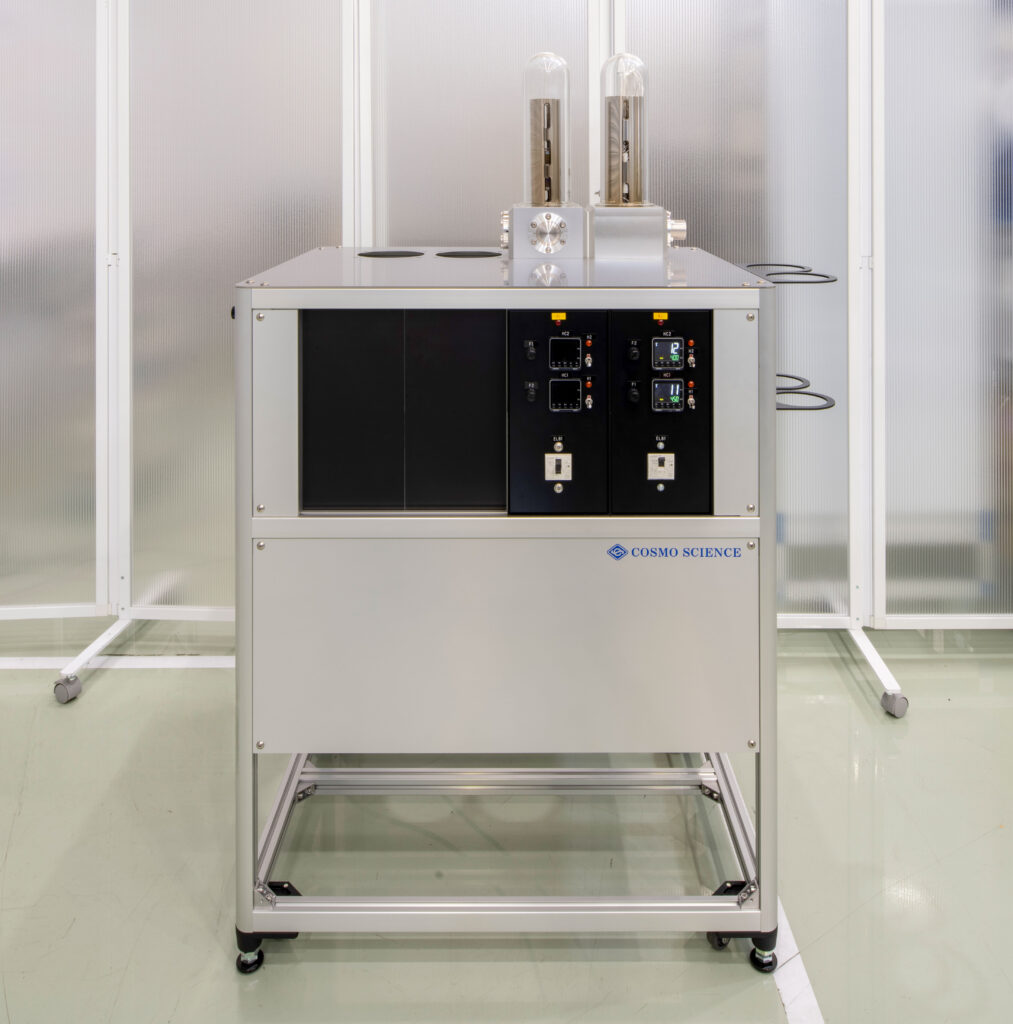

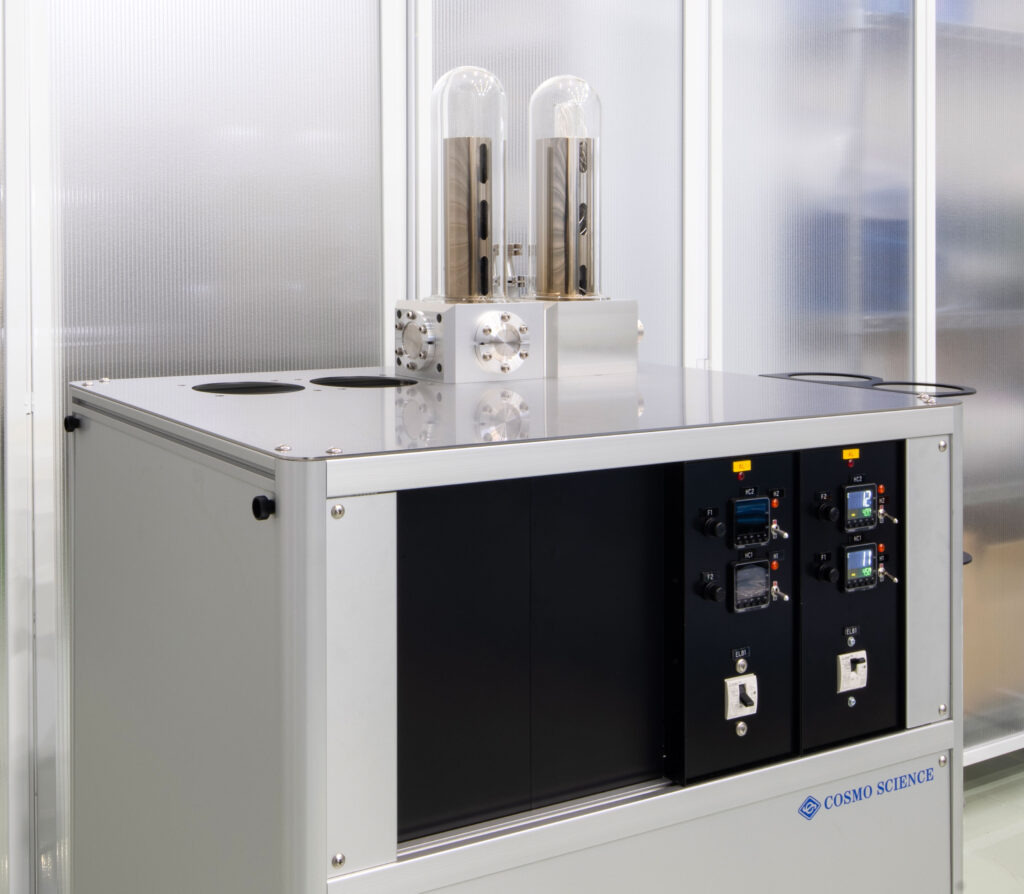

減圧下で有機化合物を昇華させて精製を行う
R&D向け小型昇華精製装置です。
卓上での運用を目的にコンパクト化した「卓上小型昇華精製装置SP-15T」もございます。併せて御覧ください。
デモ機貸出などのトライアル対応製品です！詳細はこちら
カタログ・資料ダウンロード
特徴

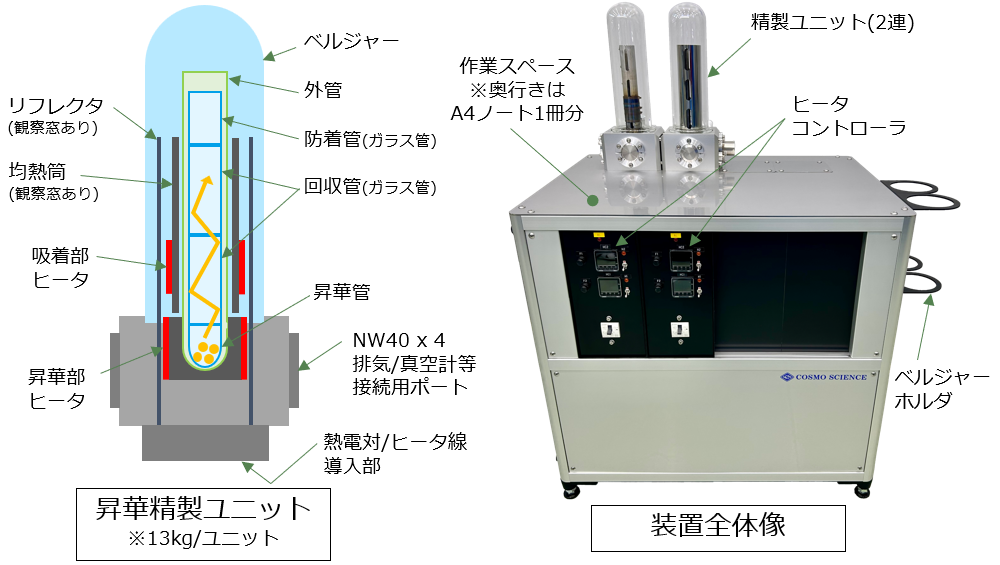

- 精製ユニットを連結することで、複数材料の昇華と精製量を変更することが可能です。
- 必要最小限の装置構成とすることで初期コストを大幅に削減できます。
- ユニット増設やオプション追加で多様な構成を作ることが可能です。
- 操作方法が簡単なため、導入後すぐに使用できます。
- 省スペースのため、設置場所を選びません。
想定用途
有機電子材料の精製 等
仕様
標準仕様
- フレーム

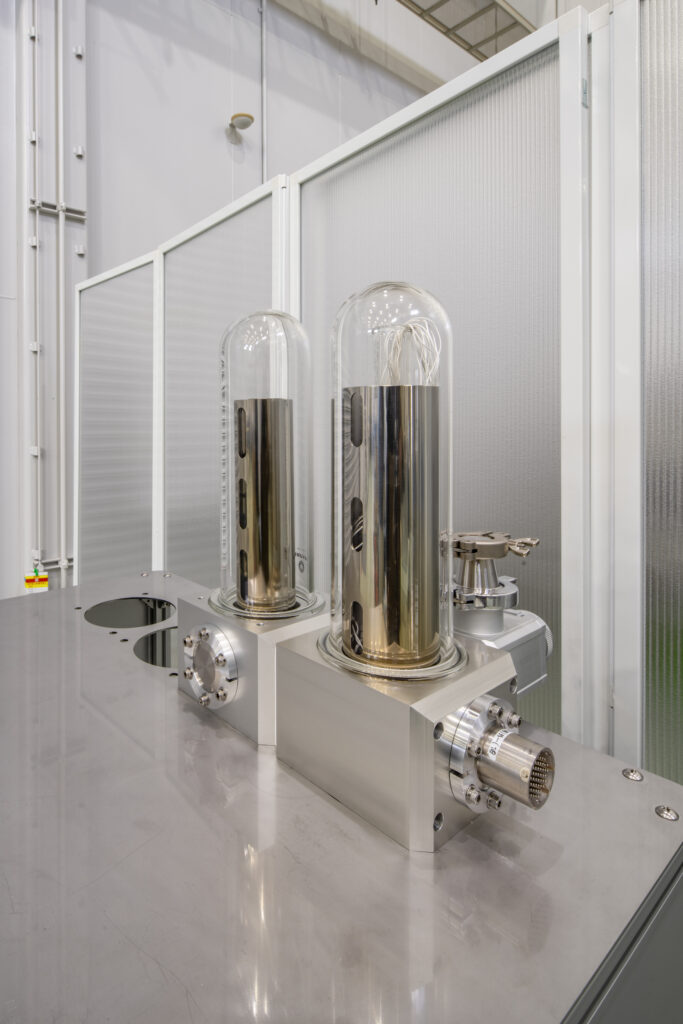

- 昇華ユニット x１
- ガラス器具セット x１
- ヒーターコントローラー x１
- ベルジャーホルダー x１
- 真空計 x１
- バルブ x１
※標準仕様では、排気装置に関しては付属しておりません。
詳しくはお問い合わせください。
仕様表
| 標準仕様 | オプション | |
|---|---|---|
| 処理量 | Max. 60cc (1ユニット15cc x 4) | |

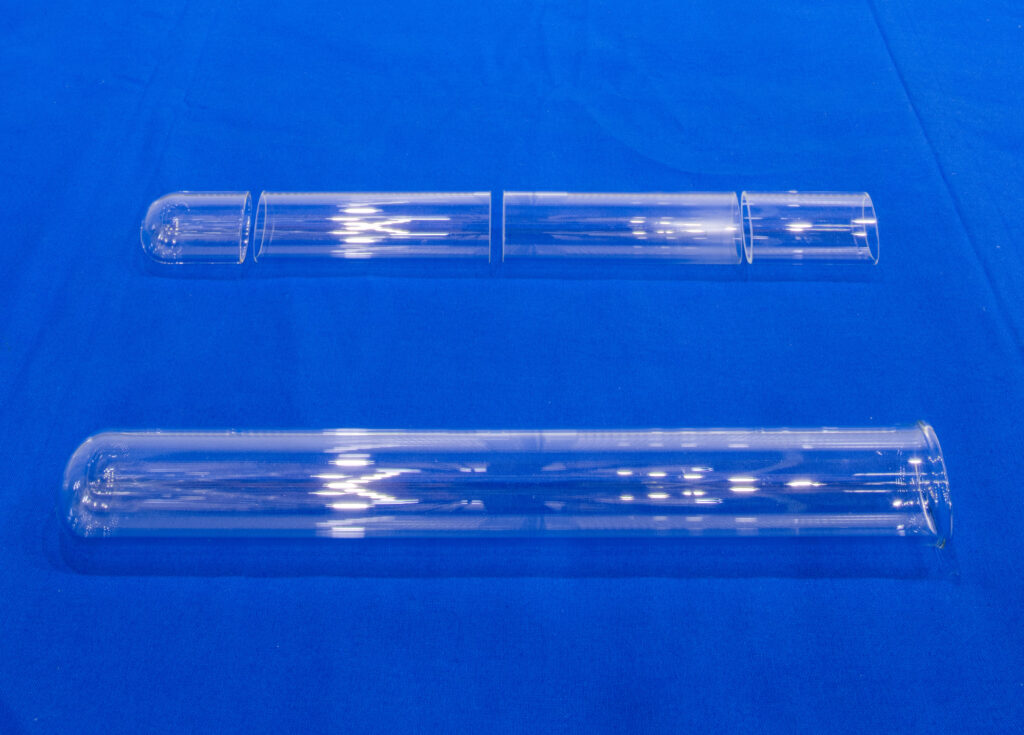

| ガラス管類 | ホウ珪酸ガラス 回収管：内径φ22 x L100 (2分割) |
石英 分割数・形状は応相談 |
| 減圧容器 (ﾍﾞﾙｼﾞｬｰ) |
ホウ珪酸ガラス 内径φ85 xL300 |
石英、他材質も応相談 |
| 加熱 | シースヒータ | |
| 測温 | ヒータ部以外の測温箇所は応相談 | |
| 温度 | Max. 500℃ 昇華部 Max. 400℃ 吸着部 |
Max. 500℃吸着部 (オプションヒータ) |
| 制御方式 | 温調器による個別PID制御 | プログラミングコントロール可 |
| 電源 | AC100V 6A (3ユニット以上の場合 OAタップ使用不可) |
その他仕様は応相談 |
| 本体サイズ | W800 x D600 x H1160 | |
| 重量 | 50kg/1ユニット～90kg/4ユニット | |
標準価格・納期
- 本体価格[税別]：200万円
- 通常納期：3ヶ月
オプション価格表
| 追加ユニット（昇華部+電源)一式 | 110万円 |
|---|---|
| 追加ガラス管一式 | 30万円 |
| ドライポンプユニット | 60万円 |
| ターボ分子ポンプユニット | 61万5000円 |
| 冷却トラップ | お問い合わせください |
※送料は別途となります。
デモ機貸出・製品トライアル対応
ご購入前に実機をお試しいただけます。
お客様のサンプルを用いた評価も可能です。
デモ機の貸出、来社によるご使用、委託でのご対応など、いずれの形態でも承っております。
来社でのご使用については、現在、無償にてご案内しております。（※貸出・委託に関しては有償となります）
お問い合わせより、お問い合わせ種別「デモ機貸出・製品トライアルについて」をご選択ください。
