真空環境試験装置 SC-cube

SC-cube400外観写真

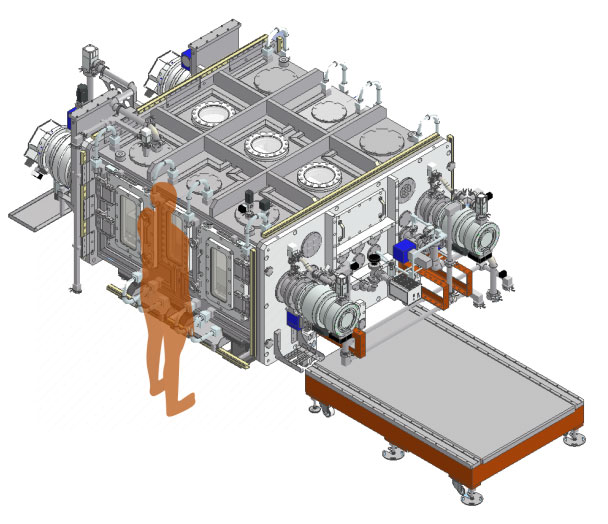

SC-cube2100全景モデル

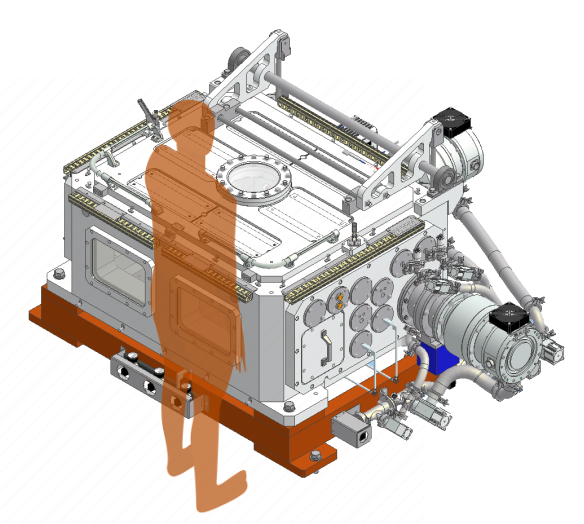

SC-cube400全景モデル

容器(チャンバー)内の圧力・温度の変化を起こし、宇宙空間を模擬する装置です。

特徴

  • 大気圧から高真空までの圧力調整が可能。
  • 200K~600Kまで温度変化が可能。
  • 内部に精密定盤を設け、非接触での光学測定も可能。
  • 対象物のガス放出やパーティクルの検出も可能。

想定用途

  • 宇宙機器の熱真空試験
  • 材料・構造物の耐久性評価
  • 光学機器の性能試験

仕様

モデル SC-cube400 SC-cube2100
内容積 0.4 m3 2.1 m3
内部空間サイズ L1000×W800×H500 mm L1,650×W1,600×H850 mm
テーブルサイズ L800×W600×H400 mm L1,500×W1,200×H500 mm
ワーク搭載重量 200kg 1000kg
圧力調整 大気圧~10-6Pa
冷却・加熱温度 200~600K
ベーキング 20~100 20℃~80
設置面積 1.6×1.1 4.4×1.8 m
重量 1.4t 4.5t
質量検出範囲 1~100 amu
粒子識別能力 ≦250nm

標準価格・納期

SC-cube400 SC-cube2100
標準価格 [税別] 3000万円~ 7000万円~
標準納期 8ヶ月
