調圧真空乾燥装置

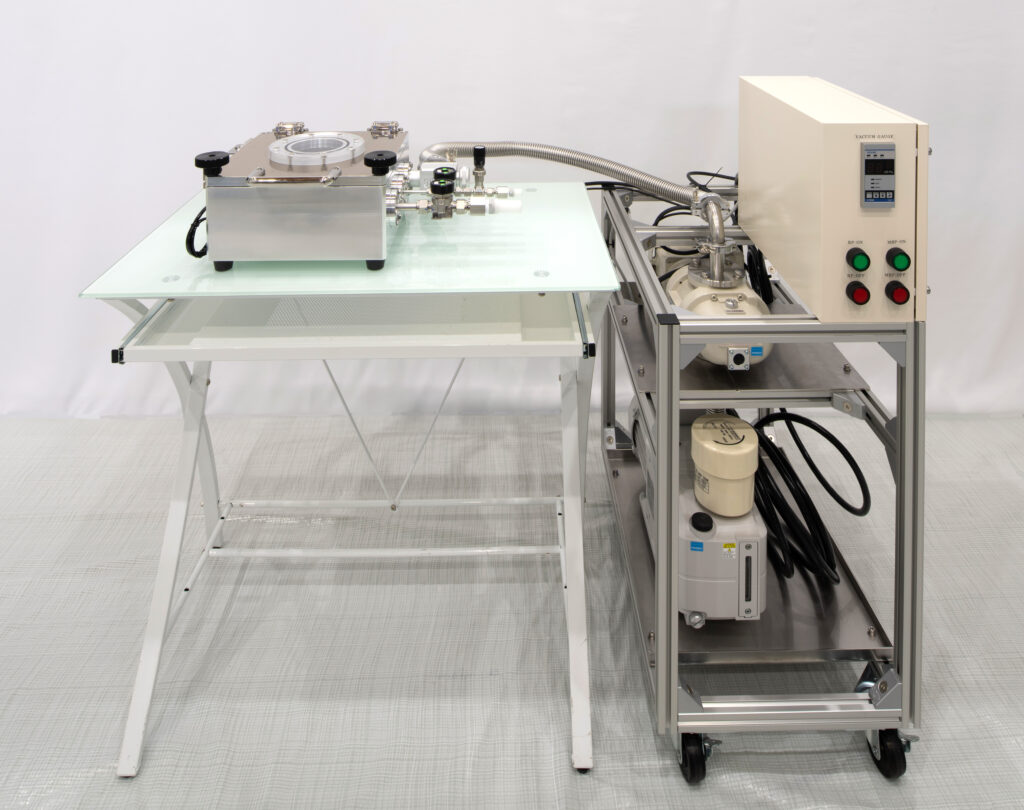

装置全体図です。

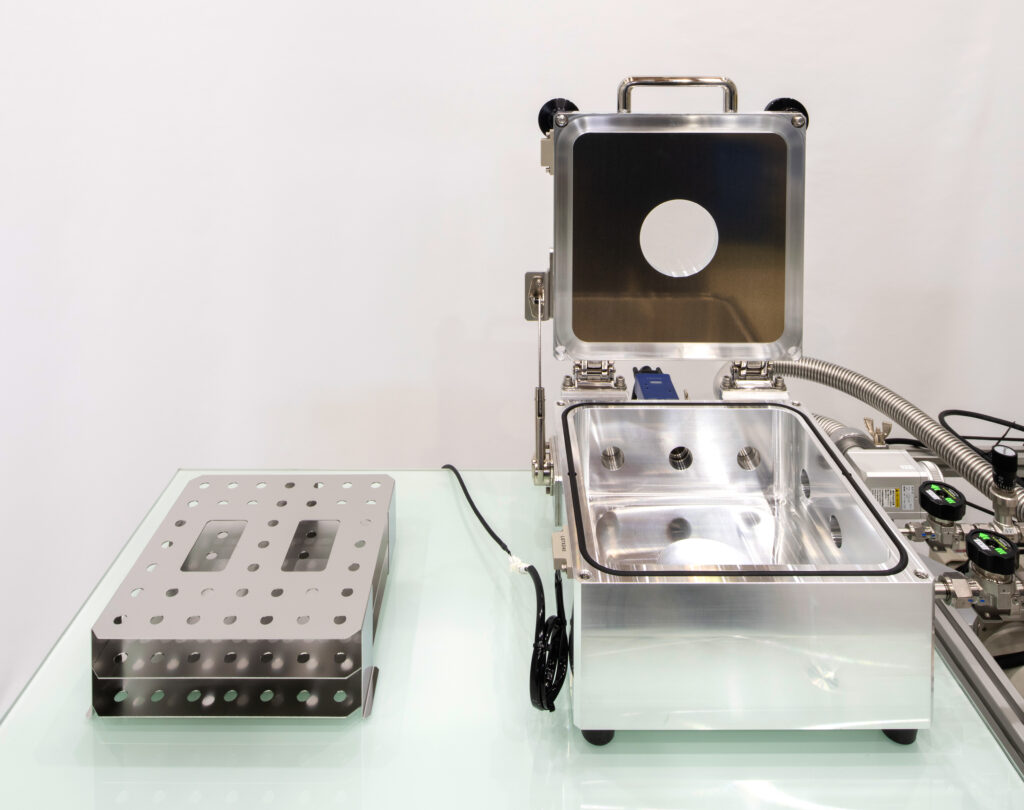

チャンバーと、チャンバー内にセットするストッカーです。
チャンバー本体です
真空度を調整しながらワークを乾燥させる装置です。
特徴
机の上にチャンバーを置くため、ポンプラックと別にしました。
ポンプラックは、ボタンの高さを操作がしやすいように机上のチャンバーと同じ高さになるように設計しています。
圧力制御を行うため、手動調整用のバルブを取り付けています。
用途
ワークの水分除去 等
構成
- 油回転真空ポンプ
- オイルミストトラップ
- メカニカルブースターポンプ
- ピラニ真空計
- 調圧バルブ
- 開閉バルブ
| チャンバー内寸 | 約W240mm × D240mm × H95mm |
|---|---|
| 重量 | 約20kg |
| チャンバー材質 | アルミ削り出し |
| 到達真空度 | 2.0ｘ10⁻¹ Pa |
| 調圧範囲 | 1～100 Pa |
| ポンプラック外形寸法 | 約W500 × D600 × H1000 mm |
| ポンプラック重量 | 約50kg |
納入情報
- 製作期間：設計開始～出荷まで 約4.5か月
- 設置環境：屋内一般環境
